Proiecte speciale
Logistica este mai mult decât transportul de la A la B. Cerințele sunt la fel de diferite ca industriile și branșele. Dacă produsele noastre de serie nu corespund în totalitate cerințelor dumneavoastră speciale în ceea ce privește transportul, aveți nevoie de o soluție cu o construcție specială.
Astfel de soluții combină, de exemplu, o secțiune specială de susținere a sarcinii cu o parte de antrenare în serie. Și anume exact în modul necesar pentru procesele de producție și logistice. Pentru a găsi soluții optime de transport pentru utilizări industriale, îmbinăm ingineria pretențioasă și forța inovatoare cu cunoștințele de proces și producție al unuia dintre cei mai importanți furnizori din domeniul logisticii inhouse.
Construcțiile speciale reprezintă pentru Jungheinrich apogeul orientării spre client. În funcție de gradul de adaptare la client și de numărul de piese, producem aparate speciale pentru scopurile de utilizare specifice în serii mici, produse personalizate sau proiecte individuale. Decisiv este ceea ce doriți să obțineți cu construcția specială.
Iată câteva soluții pentru construcții speciale:

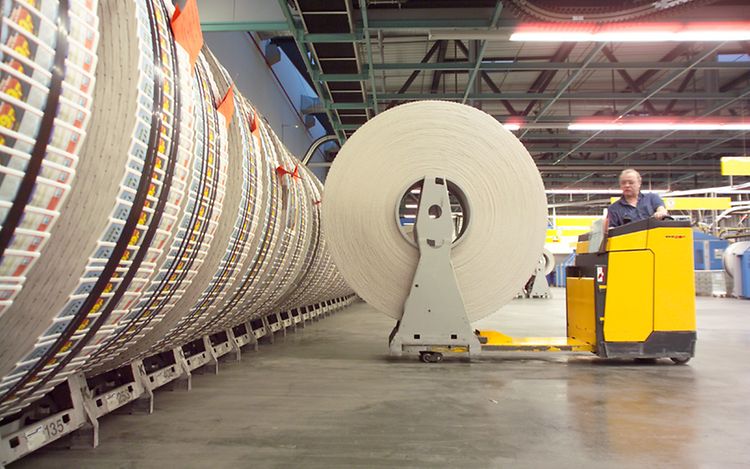

Tipar / Hârtie
Tema
• Domeniu: Hârtie
• Încărcătură: Role de hârtie
• Locul de utilizare: Finisarea hârtiei
• Vehicul: Funcționare cu operator pe platformă, scaun lateral și post lateral, capacitate portantă 3.000 kg
Soluția

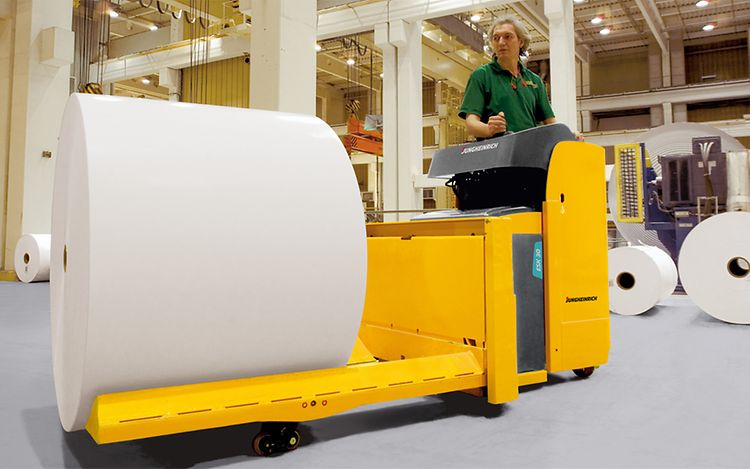

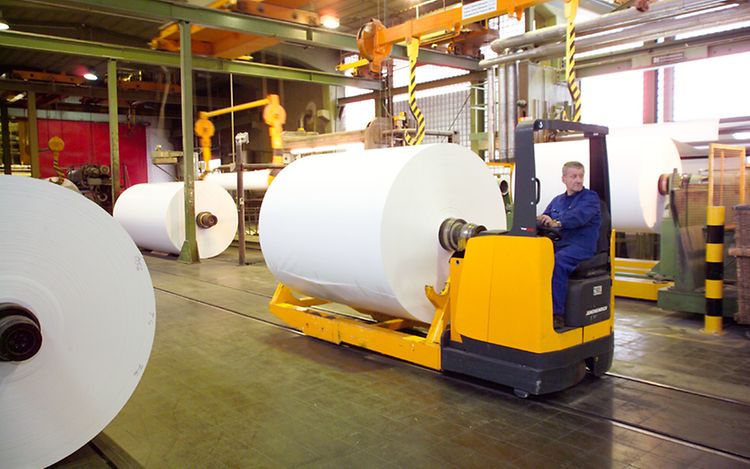

Transportorul pentru role de hârtie ESK 30
• Secțiune de susținere a sarcinii cu suporturi sudate în formă de prismă
• Role de susținere a sarcinii în tandem, nefrânate
• Lungime/lățime totală: 2.650/1.200 mm
• Cursă: 125 mm
• Role de hârtie cu diametrul de 690 până la 1.510 mm
Tema:
• Domeniu: Editură
• Încărcătura: Role de tipar
• Loc de utilizare: Tipografie
• Vehicul: Operare de pe platformă, scaun lateral
• Capacitate portantă 2.000 kg
Soluția:

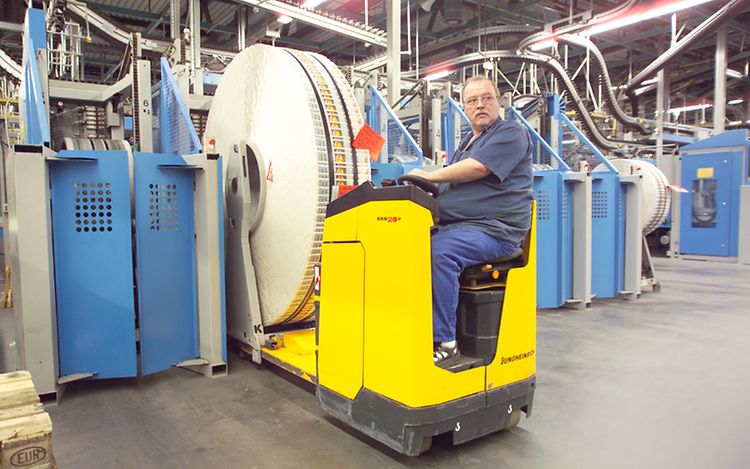

Transportor pentru role de tipar EKE 20 P
• Platformă pentru fixarea aparatului cu role de tipar
• Mecanism de blocare pentru deplasarea în siguranță în curbe
• Poziție comodă de operare, pe scaun, chiar și pentru distanțe de transport mai lungi
• Deplasare lentă la un unghi de virare a volanului de peste 25°
• Deblocarea secțiunii de susținere a sarcinii doar la vehiculul în staționare
Tema:
• Domeniu: Hârtie
• Încărcătură: Role de carton
• Vehicul: Operare de pe platformă, scaun lateral
• Capacitate portantă 3.500 kg
Soluția:

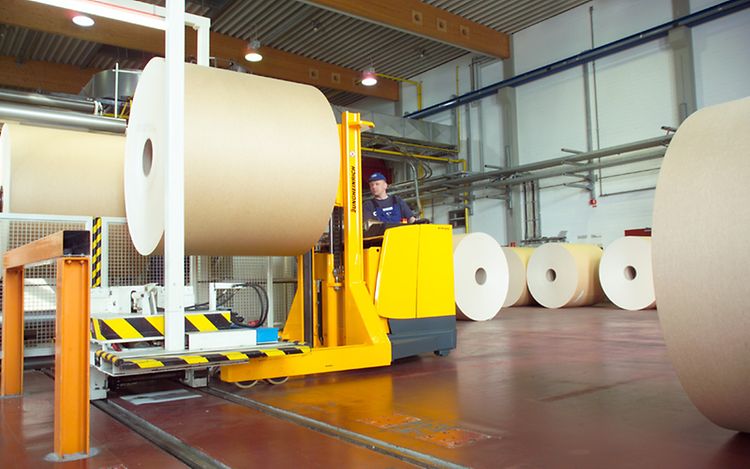

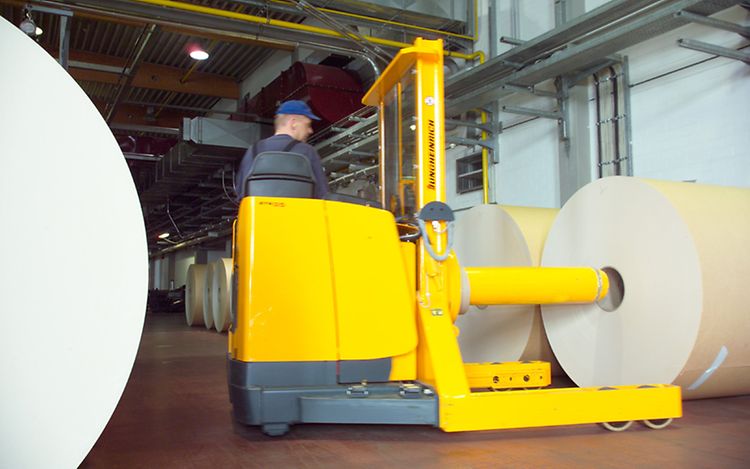

Transportorul pentru role de hârtie ETB 35
• Dorn rotativ continuu spre stânga și spre dreapta, cu telecomandă
• Roți de susținere a încărcăturii din Vulkollan, frânate
• Lungime totală: 2.670 mm
• Lățime totală: 1.740 mm
• Înălțime de ridicare: 1.550 mm
• 675 mm distanţă faţă de centrul de greutate al sarcinii
• Cuplu dorn portant: 11.000 Nm
• Stâlp de ridicare simplu
Tema:
• Domeniu: Hârtie
• Client: Scheufelen GmbH
• Încărcătura: Role de hârtie
• Locul de utilizare: Tipografie
• Vehicul: Operare de pe platformă, scaun lateral
• Capacitate portantă 6.000 kg
Soluția:

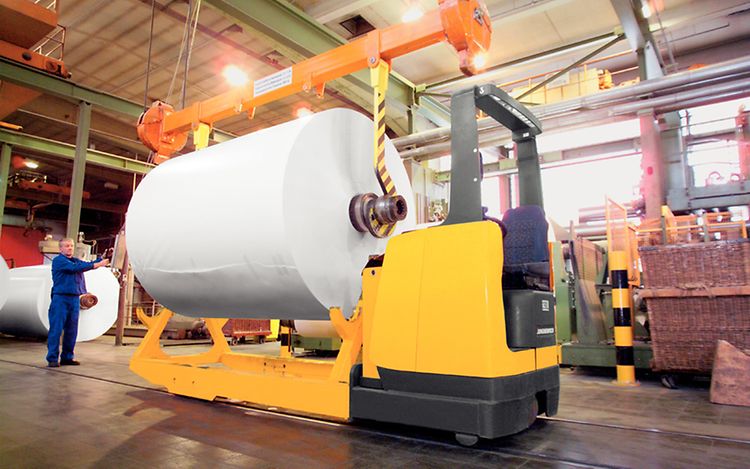

Transportorul pentru role de hârtie ETW 60
• Sistem de direcție hidraulic
• Secțiune de susținere a sarcinii ca unitate cu flanșă
• Roți de susținere a sarcinii din Vulkollan (295x100 mm)
• Lungime totală: 4.100 mm
• Lățime totală: 1.120 mm
• Suport sarcină sistem cochilie
Tema:
• Domeniu: Industria ambalajelor
• Încărcătura: Utilaje de tipar
• Loc de utilizare: Producție/Hală
• Vehicul: Funcționare cu operator la sol, Ghidarea manșei de comandă, capacitate portantă 7.000 kg
Soluția:

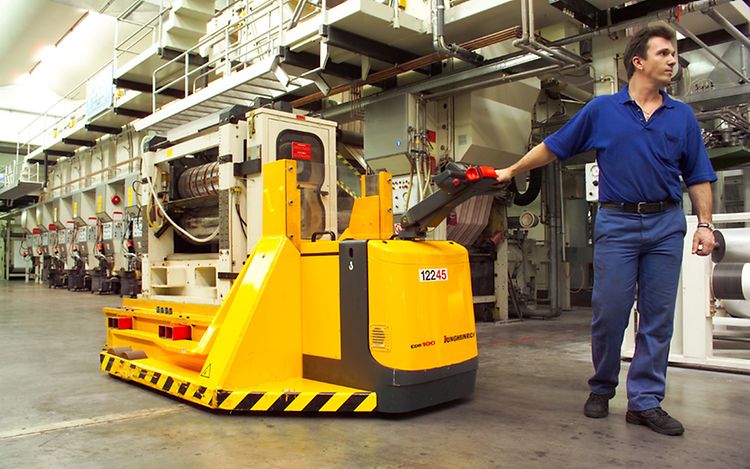

Transpalet cu ecartament lat EDB 100
• Secțiune de susținere a sarcinii cu ecartament lat cu monostâlp sudat
• Sănii de ridicare cu elemente sudate de susținere a sarcinilor speciale
• Transmisia modificată a direcției
• 4 roți de susținere a sarcinii din Vulkollan (fără frâne)
• Viteza de deplasare cu încărcătură: 3,5 km/h
Industrie
Tema:
• Domeniu: Producția de folii de oțel
• Încărcătura: Role de folie de oțel (bobine oțel)
• Loc de utilizare: Depozit/hală de producție cu pardoseală din oțel
• Vehicul: Operare de pe platformă, scaun lateral
• Capacitate portantă 8.000 kg
Soluția:

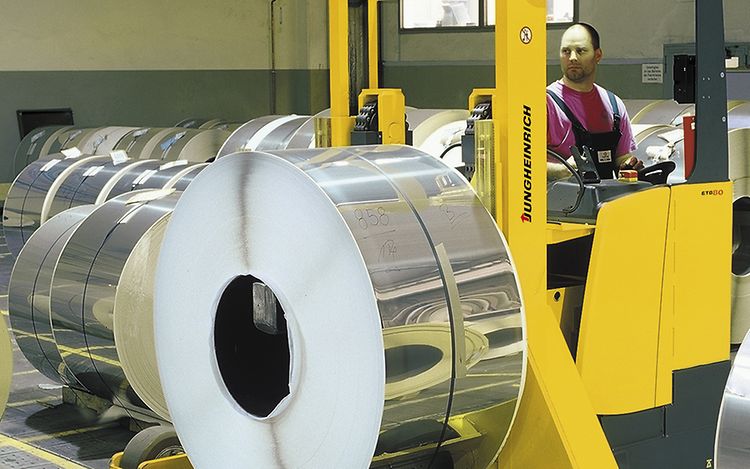

Transportorul pentru role ETB 80
• Suport dorn
• Mijloc extins de preluare a sarcinii
• Secțiunea de susținere a sarcinii ca unitate flanșă
• Stâlp de ridicare simplu
• Oglindă pentru poziționarea exactă a dornului
• Ușă de acces, protecție din oțel, placare ranforsată
• Anvelope speciale

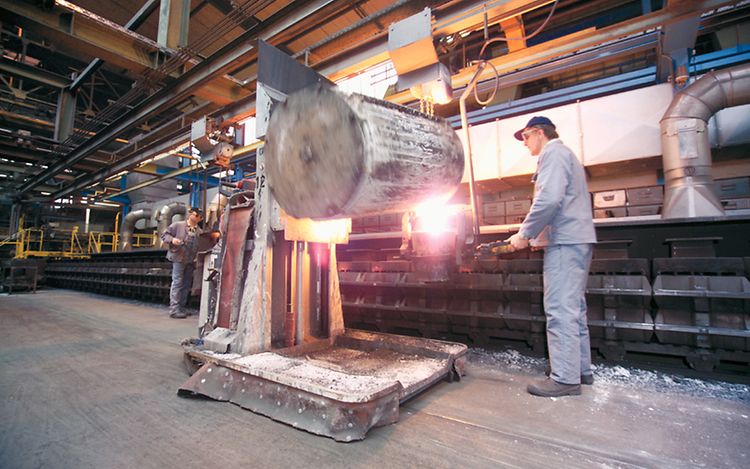

Tema:
• Domeniu: Industria metalurgică
• Încărcătură: Oțel topit în creuzete
• Locul de utilizare: Turnătorie
• Vehicul: Funcționare cu operator la sol, dispozitiv de basculare
• Capacitatea portantă: 2.000 kg
Soluția:

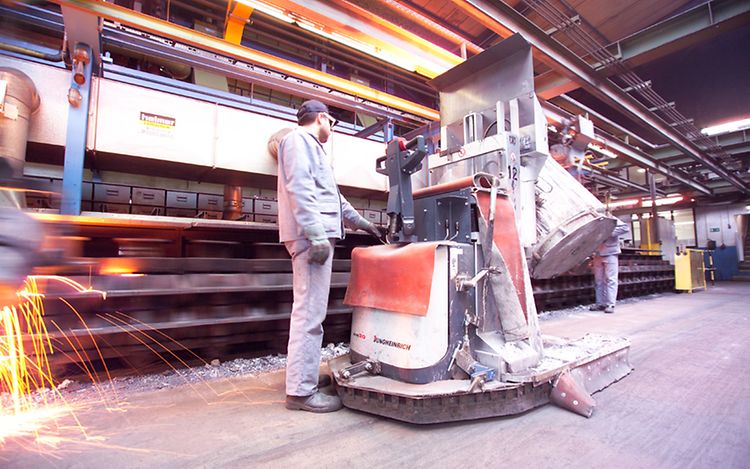

Transportor creuzete EDB 20
• Căptușeală pe circumferință foarte rezistentă la căldură
• Coroană rotativă pentru bascularea cu precizie a creuzetului
• Ghidarea electrică ușoară a manșei de comandă pentru funcționarea cu operator la sol
• Extinderea brațului roții pentru stabilitate maximă
• Bară circumferențială pentru păstrarea distanței de siguranță față de conturul vehiculului
• Vană de colectare umplută cu nisip pentru captarea stropilor scurși
Tema:
• Domeniu: Furnizor automobile
• Încărcătura: Unelte pentru termocuplu
• Loc de utilizare: Hale de producție
• Înălțimea de ridicare minim 1.500 mm
• Capacitatea portantă: 7.500 kg la centrul de greutate al sarcinii de 1.200 mm
Soluția:

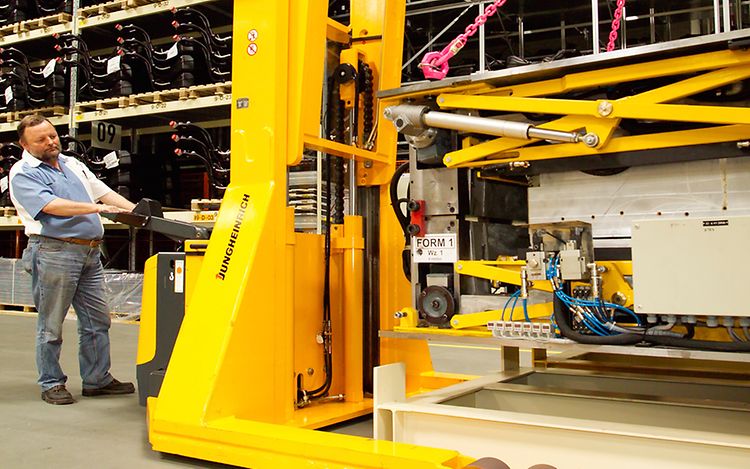

Braț de macara EDB 135
• Sistem de acţionare: ED
• Braț de macara rabatabil
• Deplasare laterală a brațului cu cilindri hidraulici cu dublu efect
• Roți de susținere a sarcinii din Vulkollan în tandem
• Stâlp de ridicare simplu
• speedCONTROL
Tema:
• Domeniu: Construcții mașini
• Încărcătură: Unelte/Piese
• Loc de utilizare: Execuție
• Vehicul: Funcționare cu operator la sol
• Capacitate portantă 600 kg
Soluția:
Macara mobilă EDK 06
• Înălțime de extensie până la 7.200 mm
• Controlul deplasării cu motorul de curent continuu (alimentat de la baterie)
• Controlul macaralei cu motor de curent trifazic (racordare la rețeaua electrică)
• Brațe telescopice cu picioare hidraulice de sprijin
• Operarea macaralei și prin telecomandă
Tema:
• Domeniu: Fabricarea cablurilor
• Încărcătura: Tamburi de cablu de diverse mărimi
• Locul de utilizare: Hală de producție
• Vehicul: Versiune cu operator la sol/pe platformă, scară caroserie
• Capacitate portantă 9.000 kg
Soluția:

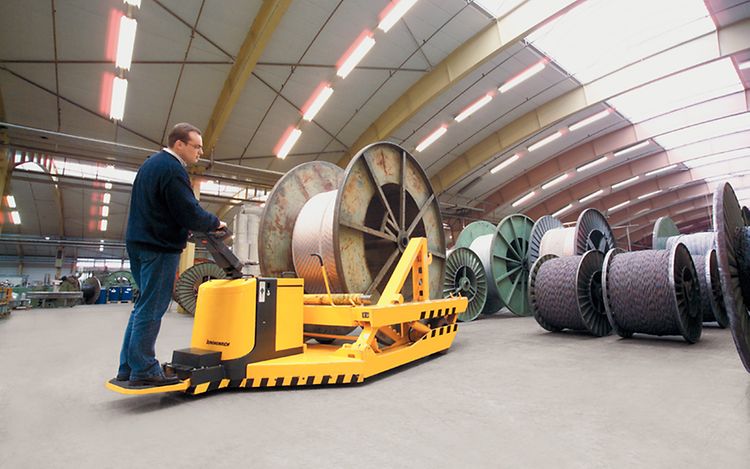

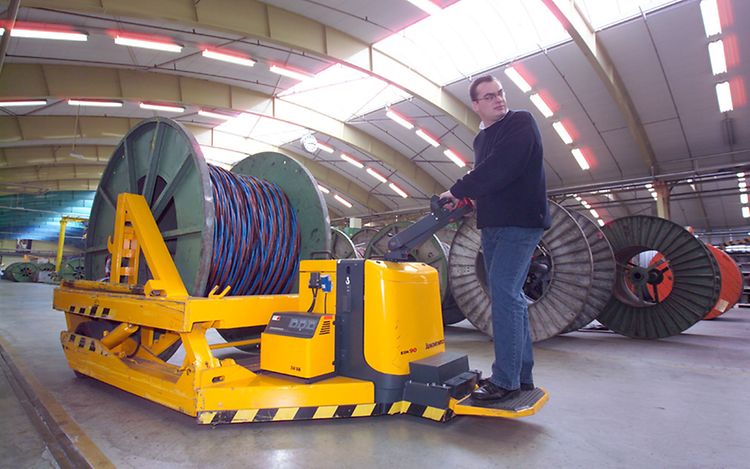

Transportor grinzi EDK 90
• Secțiune de susținere a sarcinii ca unitate flanșă
• Platformă pentru operator rabatabilă
• Ridicarea de la sol a sarcinii
• Lagăre de sprijin pentru derularea tamburului de cablu
• Asigurarea echipamentului de ridicare cu închizător
• Lungime totală: 3.405 mm
• Lățime totală: 2.025 mm
Tema:
• Domeniu: Industria mobilei
• Încărcătura: Lemn debitat la dimensiuni
• Locul de utilizare: Debitare/depozit
• Vehicul: Operare de pe platformă, scaun lateral
• Capacitate portantă 2.000 kg
Soluția:

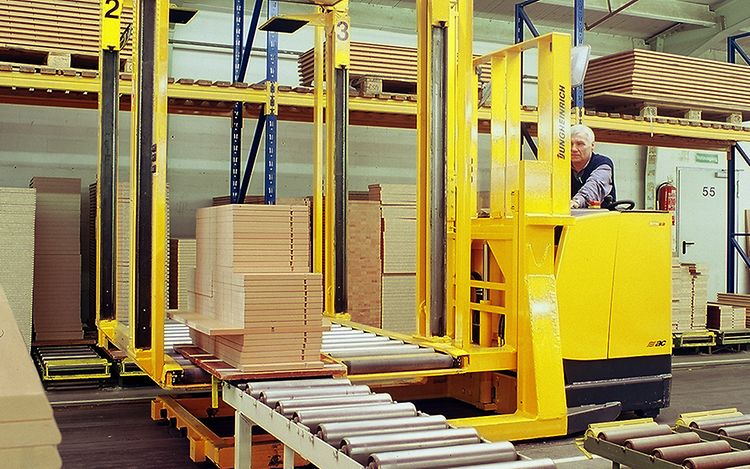

Unitate de susținere a sarcinii cu role ETW 22
• Autoșasiu cu 8 roți individuale
• Platformă hidraulică pentru ridicarea, coborârea și rotirea sarcinii
• Două benzi de role acționate independent
• Aparat hidraulic de fixare (telescopic)
• Lungime totală: 4.025 mm
• Lățime totală: 1.750 mm
Chimie/farmaceutică
Tema:
• Domeniu: Chimie
• Încărcătură: Geamuri din plexiglas
• Locul de utilizare: Furnale
• Vehicul: Funcționare cu operator pe platformă, scaun lateral
• Capacitatea portantă: 10.000 kg
Soluția:

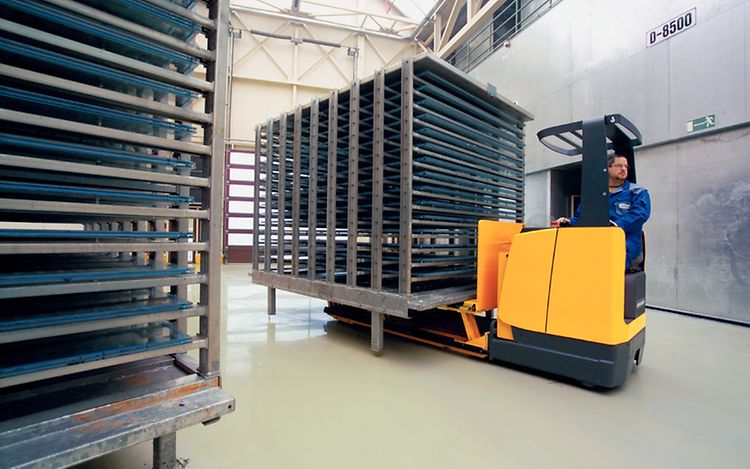

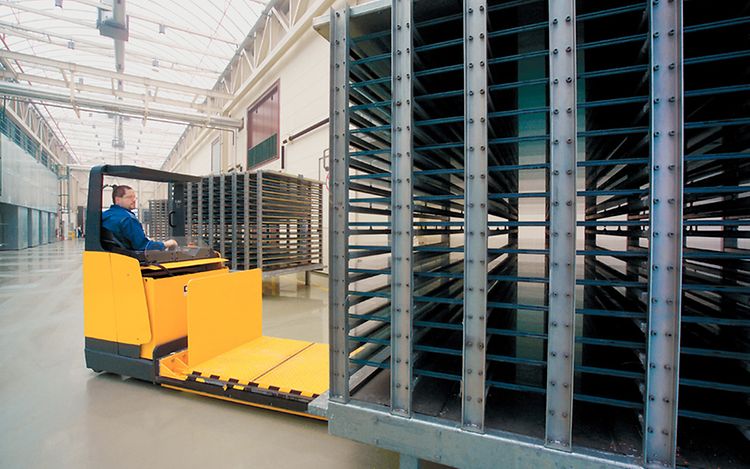

Cărucior cu platformă ETH-P 100
• 310 până la 490 mm înălțime de introducere
• Lungime totală: 4.650 mm
• Lățime totală: 1.120 mm
• Cursă: 300 mm
• Lățime totală: 3.100 mm
• Pârghii ridicătoare montate în bucșe de culoare roșie
• Arcuri de tracțiune pentru accelerarea vitezei de coborâre
Automotive
Tema:
• Domeniu: Industria automobilistică
• Încărcătura: Diverse modele de autoturisme
• Locul de utilizare: de ex. Atelier prototipuri
• Vehicul: Funcționare cu operator la sol, suport special pentru axul autoturismului, manevrabilitate extremă
Soluția:

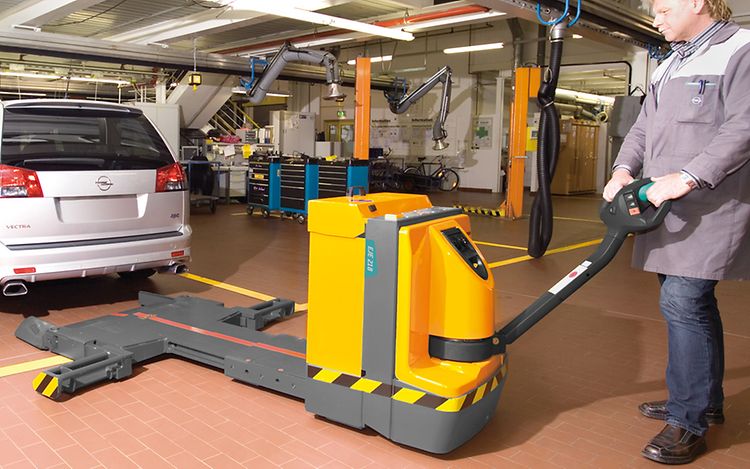

Transportor autoturisme EJE 218
• Secțiune specială de susținere a sarcinii cu dispozitiv de prindere
• Dispozitiv telescopic pentru adaptarea la fiecare model de autoturism de transportat
• Rotativ în jurul axului autoturismului cu roți de susținere a sarcinii
Băuturi
Tema:
• Domeniu: Băuturi
• Încărcătura: Punct de încărcare cu containere de vin
• Locul de utilizare: Cramă
• Autovehicul: Funcționare doar cu operator la sol fără platformă pentru operator, ghidarea manșei de comandă, 8.000 kg
• Capacitate portantă
Soluția:

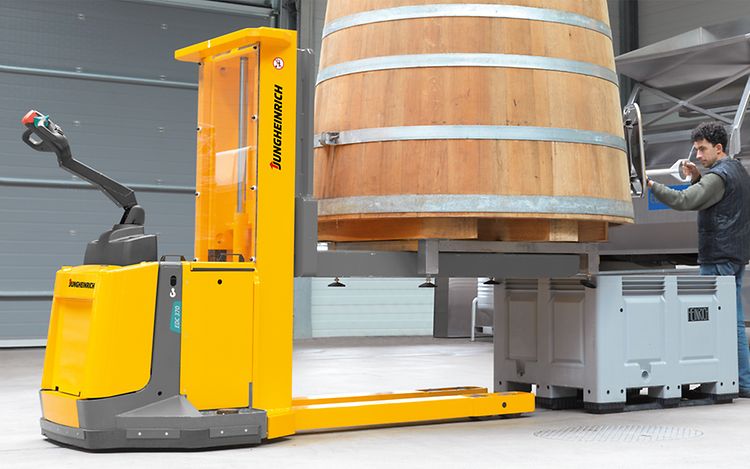

Transpalet cu operare la mare înălțime EDC 370
• Lungimea furcii 2.000 mm
• Cadru ranforsat
• Secțiune ranforsată specială de susținere a sarcinii • Stâlp de ridicare simplu
• Secțiune furcă încasetată (pasarele exterioare): h = 140 mm, t = 30 mm, e = 230 mm
Aeroport
Tema:
• Domeniu: Logistică aeroport
• Încărcătură: Cutii cargo
• Locul de utilizare: Aeroport
• Vehicul: Funcționare cu operator pe platformă, scaun lateral, capacitatea portantă 7.500 kg
Soluția:

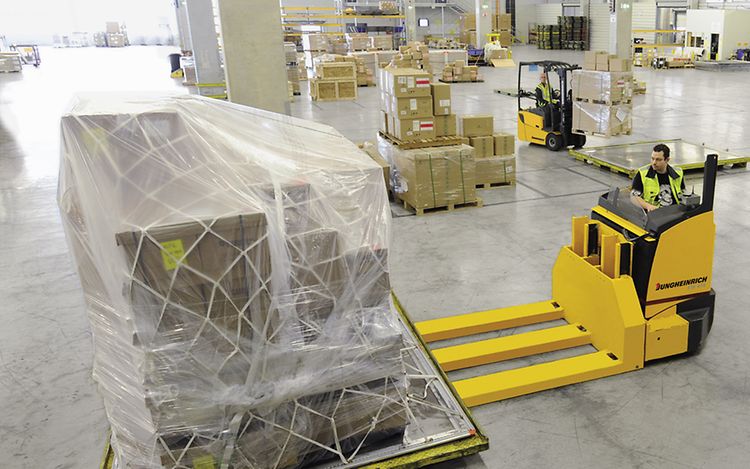

Transpalet cu operare la mică înălțime ETE 475
• Lungimea furcii 3.000 mm
• Furci triple
• Frână magnetică
• Extragere baterie pe ambele părți
• Anvelope din Vulkollan
